1、設備簡介

1.1簡述

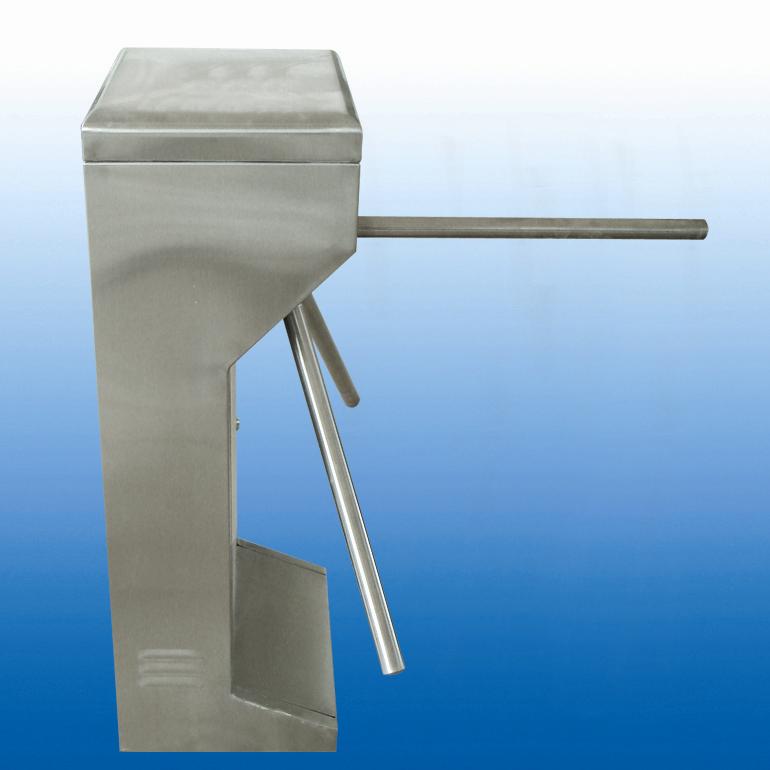

通道閘是我公司經過多年研制、生產的智能化通道管理設備。該設備將機械、電子、微處理器控制及各種讀寫技術有機地融為一體。通過配置各種不同的讀寫設備、采用性能可靠的安全保護裝置和實時報警系統與方向指示界面，共同協調實現通道的智能化控制與管理。

設備外形采用不銹鋼板沖壓成型，造型美觀大方、防銹、耐用，并且對外采用標準電氣接口，能方便地將條碼卡、ID卡、IC卡等讀卡器集成在本設備上，為出入人員提供文明、有序的通行方式，同時又可杜絕非法人員出入；另外系統還專門設計了滿足消防要求的功能，在出現緊急情況時，保證通道暢通無阻，方便人員及時疏散。

1．2．功能特點

1）具有零位自檢功能，方便用戶維護及使用；

2）非法進入有報警提示功能；

3）防沖功能，在沒有接收到開閘信號時，伸縮擋板（擺臂）自動鎖死；

4）紅外/機械雙重防夾功能，在伸縮擋板（擺臂）復位的過程中遇阻時，在規定的時間內電機自動停止工作，且力度很小，同時發出報警信號；

5）具有自動復位功能，行人讀有效卡后，若在系統規定時間內未通行時，系統將自動取消行人此次通行權限；

6）統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管理；

7）整個系統運行平穩、噪音小；

1.3主要技術參數

1)  電源電壓：  AC220±10% V、50HZ

2)  驅動電機：       直流電機 24V/100W

3)  工作環境溫度： -15^OC - 60 ^OC

4)  相對濕度： 相對濕度≤90%、不凝露

5)  輸入接口: 12V電平信號或脈寬＞100ms的12V脈沖信號驅動電流＞10mA

6)  通信接口： RS485電氣標準,

7)  通信距離：  ≤1200米

8)  通道寬： 擋閘600mm  擺閘單臺桿長600-900MM

9)  通行速度： 30人/分鐘（常開模式）、20人/分鐘（常閉模式）

10)  閘門開、關時間： 擋閘1秒，擺閘2-3秒

2. 產品外形尺寸

2.1設備外形尺寸

擋閘設備外形尺寸對比；（注：通道閘外形尺寸與擋閘相同）

 橋式斜角擋閘      橋式弧形擋閘     橋式斜角擺閘

 1200x300x1000     1200x300x1000     1200x280x1000

 橋式圓角擺閘       長擺閘          圓柱擺閘                                                 1200x280x1000     1600x280x1050       ￠168x1050

 立式擋閘          立式擺閘       橋式圓角擋閘

 600x300x1000      280x280x1000     1400x300x1000

3．產品結構及其工作原理

3.1通道閘機械系統

通道閘機械系統分為機箱和機芯兩部分。機箱作為載體，其上安裝有方向指示器、讀寫裝置、紅外線傳感器等；機芯組成主要有電機、機架、傳動軸、閘門等；

3. 2通道閘電控系統

        電控系統由讀卡器、主控板、紅外線傳感器、方向指示器、報警器、限位開關、變壓器等組成。

讀卡器（自備）:讀取卡上信息并經判斷處理后，向主控板發出申請通過信號（開關信號）；

? 主控板：系統的控制中心，它接收讀卡器和紅外線傳感器的信號，并對這些信號進行邏輯判斷和處理后，再向方向指示器、電機、計數器、報警器發出執行命令。

? 紅外線傳感器：檢測行人位置和起到安全保護作用；

?   方向指示器：顯示通道當前通行標志狀態，并引導行人安全有序地通過通道；

?   報警器：系統檢測到有非法進入通道的行人時，發出報警提示；

?   限位開關：控制閘門轉動的位置；

3．3系統工作原理

1）打開電源，3秒后系統進入工作狀態。

2）讀卡器讀到有效卡時，峰鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到的信息進行判斷、處理，并向主控制板發出申請通過信號；

3）主控板接收到讀卡器和紅外線傳感器的信號，并經綜合處理后，向方向指示器和電機發出有效控制信號，使方向指示標志轉為綠色箭頭通行標志，此時若系統處于常閉模式時，電機運轉，限位開關控制電

機動轉角度，閘門打開（常開模式時，電機不動作），允許行人通行；

4）行人根據方向指示器標志指示通過通道后，紅外線傳感器感應到行人通

過通道的全過程，并不斷向主控板發出信號，直至行人已經完全通過通道；

5）若行人忘記讀卡或讀無效卡進入通道時，系統將禁止行人通行（對于常開模式 ，閘門將關上；常閉模式，閘門不動作；），并且會發出報警，直至行人退出通道后，才解除報警；重新讀有效卡方允許通行；

4. 設備安裝與調試

4.1 設備安裝

u  準備好安裝設備的工具，并根據裝箱清單清點配件；

u  明確系統組成和工作方式后，進行整體規劃，準備開始安裝；

u  整好安裝設備的地基基面后，把設備排列放好；

u  定好孔位后，鉆好孔，并預埋M12的地腳螺栓或膨脹螺栓；

u  將強電電纜線和弱電電纜線分別用3/4″PVC線管穿好，并用水泥埋到相應的位置；

u  將各機箱分別搬到相應的安裝位，先逐個對準地腳螺栓位；

u  檢查系統組成和工作方式是否正確，檢查無誤后，再進行下步工作；

u  打開機箱門，選其中一臺設備作為參考基準（最好選中間一臺作為

參考基準），將機座螺栓孔對準相應的地腳螺栓，并先預緊螺母；

u  打開相鄰一臺機箱門，將機座螺栓孔對準地腳螺栓并對齊已定的基準設備，預緊螺母；若有多臺需安裝以此類推；

u  參考接線圖，將電源線、控制線接好，并接好系統保護地線；

u  待狀態檢查和功能調試合格后，再擰緊地腳螺母；

 警告：

設備功能調試

設備狀態檢查正常后，方可進行下面的功能調試！

擺閘（擋閘）調試說明

1 調試前準備

根據接線圖檢查市電接線。檢查電源接線及整個設備的其它接線正確。確認無誤后可上電調試！

設備的保護地一定要可靠接地，否則不允許使用。

2硬件配置

雙向擺閘（擋閘）為雙電眼，單向擺閘（擋閘）為單電眼。

系統參數設置操作說明

一、通用描述

1. 顯示屏是指主控板上的從左到右顯示的3位LED；

2. 三個按健從左到右依次為INC鍵，SET鍵，DEC鍵，SET鍵用于進入和退出

菜單或進入和退出功能設定；INC鍵用于對需要設定的參數進行加1；DEC鍵用于對需要設定的參數進行減1；

二、進入和退出菜單的設定

1. 進入菜單：按下SET鍵，聽到“嘟”的一聲后，松開SET鍵，這時顯示屏示“P00”字樣，表示己經進入菜單設置狀態，這時可用INC鍵和DEC鍵來選擇設定功能的功能號；按INC鍵，功能號加1，按DEC鍵功能號減1；共有15種功能設定，分別是：

P00：退出菜單設置的功能，當出現P00時，按SET鍵退出菜單設定；

P01：電機上電時運轉方向，=000：上電時正轉，=001上電時反轉。（出廠為001）

P02：閘門最長運行時間，單位為0.1秒。如此時間設為60即為6秒，則關閘時6秒還沒關到位則閘門停止關閘（系統默認值為60）

P03：行人通行時間，單位秒，如此時間設為10即為10秒，行人刷卡后在設定時間內不通行則取消刷卡。（系統默認值為10）

P04：工作方式（系統默認值為000）

      =000：雙向刷卡

      =001：進向刷卡，出向自由

      =002：進向自由，出向刷卡

      =003：進向自由，出向自由

      =004：進向開閘（單向）

      =005：出向開閘（單向）

P05：進向開門速度：閘門從關到位到進向開到位的速度。（系統默認值為10）

P06：進向關門速度：閘門從進向開到位到關到位的速度。（系統默認值為10）

P07：出向開門速度：閘門從關到位到出向開到位的速度。（系統默認值為10）

P08：出向關門速度：閘門從出向開到位到關到位的速度。（系統默認值為10）

P09：行人通行間隔時間在設定時間內則認為是一人，（系統默認值為10）

P10：進向計數器清零，當顯示P10時按SET鍵后顯示C—L，按INC鍵后系統發進向計數清零信號，進向計數器清零。

P11：出向計數器清零，當顯示P11時按SET鍵后顯示C—L，按INC鍵后系統發出向計數清零信號，出向計數器清零。

P12：帶記憶/不帶記憶設置（系統默認值為000）

=000：雙向帶記憶，

=001：進向不帶記憶，出向帶記憶。

=002：進向帶記憶，出向不帶記憶。

=003：雙向不帶記憶。

 P13：設備通訊地址，即幾號機。范圍1—255。（系統默認值為001）

P14：設備類型

 =000：設備為擺閘

 =001：設備為擋閘

P15：系統恢復默認值，當顯示P   時按SET鍵后顯示P—2此時按INC

鍵系統恢復默認值。

P16:通訊開閘時開門方向調節。=0時向一方向，=1時則向相反方向。若擺閘時為保證同一通道的兩個閘門開門方向一致則一邊設為0，一邊設1。

P17：行人通過系統后延時多久關閘。閘門正常時不需延時。如果閘門

較長時，行人通過后立即關門會打到行人，以調整此處延時避免。

2. 退出菜單設置：按INC鍵或DEC鍵，當出現P00字樣時，按SET鍵即可退出菜單設置。（以上速度值越小則速度越快。）

±

5.通道閘常見故障處理及日常維護

5.1刷完卡后，擺門不開門，沒有任何反應，或斷電后不自動打開，重新檢查一下，開信號線是否有掉落，查看主板上面的開信號指示燈是否有收到開的信號。

5.2方向指示的工作狀態分別是，綠箭頭指向左，指向右，或紅色叉。如方向指示沒有反應，或指示的方向不正確?？梢該Q到另外一臺測試，用好的對換試一下。重新檢查一下接線

5.3通道閘在斷電后有自動打開功能，如果斷電后不打開，導致原因是，里面的后備電池（蓄電池）電壓不夠，可用萬用表量電壓有沒有10V以上。

5.4通道閘刷卡后，有一臺開，有一臺不開。重新檢查一下同步線是否連好。保證連好以后，看不開的那一臺的主板是否有收到開的信號，如沒有，重新檢查一下接線是否有掉落，主板上的插頭是否有插好。

5.5刷卡后，閘門打開，但閘門不關。這種情況通常是中間的防夾紅外沒有對好。在固定機箱之前，必須確定紅外對好，才能正常開門關門。如果沒有對好紅外，上電后，會報警提示。刷卡后請按方向指示箭頭行使。

6.設備操作說明

6.1 設備投入使用之前必須先通過功能調試，調試正常后方可投入使用；

6.2 設備上電時，嚴禁在通道內站人；

6.3行人讀卡通行時，在方向指示器標志未轉成綠色，嚴禁進入通道；

6.4行人通過通道時，不要在通道中間長時間逗留；

6.5通過閘道時，不要擁擠，人與人之間應保持一定距離；

6.6嚴禁不讀卡，并快速通過閘道；

6.7建議在設備工作顯眼處標識本機通行須知，指導通行者安全有序通過閘機通道；

6.8設備未工作時要妥善管理好，嚴禁敲擊、搖動設備；

6.9設備處于關閉狀態時，嚴禁用力推拉或撞擊閘門；


  警告：
